Att använda KNX tillsammans med DALI innebär att man kombinerar det bästa av två världar. Alla de ljusstyrningsfunktioner som finns definierade i DALI-protokollet finns tillgängliga genom KNX för att samköra med övriga funktioner i fastigheten. Utöver digital till/från och DALI finns det även ytterligare sätt att styra belysning som 1 – 10 V, DSI och DMX.
DALI (Digital Adressable Lighting Interface)
DALI är en teknik som på senare år fått en allt större användning och det finns här ett stöd från alla större belysningsleverantörer. Förutom att regleringen är digital så är det med DALI möjligt att adressera anslutna don individuellt. Tändning, släckning, ljusnivåer och felindikeringar skickas som enkla digitala kommandon via DALI-slingan från KNX.
Armaturer på en och samma ledning kan alltså styras till individuella ljusnivåer. DALI ger även möjlighet att från varje enskilt don få information om driftfel hos elektronik eller ljusskälla. Till varje armatur krävs totalt 5-ledare. De 2 styrledningarna får dras i samma rör/kabel som kraftmatningen. Upp till 64 don kan anslutas till en DALI-slinga och eftersom matningsspänningen kan vara konstant behövs det inte några ytterligare relän för kraften. För reglering av armaturer med DALI-styrsignal används KNX/DALI-gateway.

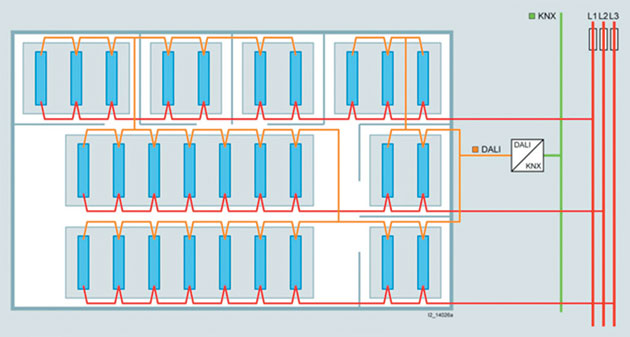

Principskiss med KNX/DALI-gateway, DALI-slinga och kraftmatning.
Vid projektering av belysning med DALI är det viktigt att känna till skillnaden mellan de olika adresseringsalternativen. Med denna kunskap kan man lättare avgöra när och hur man ska använda sig av de olika teknikerna.
Broadcast
Broadcast innebär att alla anslutna don på DALI-slingan lyssnar automatiskt på kommandon. Det behövs ingen adressering vid installation och armaturer kan enkelt bytas utan konfiguration. Broadcast kan användas som alternativ både vid DALI och DSI. Gruppering av zoner sker då i projekteringsskedet med hjälp av en gemensam styrledning till de anslutna armaturerna.
Gruppadressering
Vid gruppadressering kan donen styras både individuellt och i grupp. Upp till 64 don kan delas in i 16 grupper för koppling och dimring. Det är också möjligt att skapa olika scenarier. Detta är den huvudsakliga fördelen jämfört med DSI och det kan förenkla avsevärt vid planering och installation. Ljussättningen kan justeras utan senare ingrepp i installationen. Det bör ändå beskrivas i el- eller funktionsbeskrivning hur grupperna initialt är tänkta att indelas. Något
som kan upplevas som en nackdel är att man inte utan vidare kan byta ett trasigt don i en armatur och förvänta sig att det skall fungera. Eftersom ett nytt don inte lyssnar på något annat än broadcastkommandon så måste donet först adresseras och grupperas.
Bild 14. DALI-donen kan styras både individuellt och i grupp
Nedan beskriver vi andra styrsystem som används då DALI anses för avancerat eller när man har behov av ännu mer avancerade lösningar, tex i show och teatervärlden.
Switchdim
En enkel form av styrning som bygger på principen att en 2-ledare kortsluts. Vid korta slutningar växlar ljuset av/på och vid längre slutningar regleras det upp/ned. Principen lämpar sig bäst för enkla fristående lösningar som exempelvis en enstaka armatur utan behov av central reglering. Eftersom man med denna typ av styrning inte har någon kontroll på om ljuskällan ska slå på eller av så lämpar den sig mycket dåligt i integrerade anläggningar och principen rekommenderas inte tillsammans med KNX.
1 – 10 V
Detta har fram till idag varit den mest utbredda tekniken för ljusreglering av lysrörsarmaturer. I princip alla belysningsleverantörer stödjer denna teknik men man övergår mer och mer åt att använda DALI istället.
Varje don genererar en utgångsspänning på 10 V som sedan regleras med hjälp av en potentiometer (1 – 10 V styrenhet). Är returspänningen 10 V innebär detta fullt ljus och motsvarande under 1 volt antas minsta ljusnivå. Till varje armatur krävs totalt 5 ledare.
De 2 styrledningarna får dras i samma rör/kabel som kraftmatningen. Polariteten får här inte växlas från don till don. Upp till 50 don kan anslutas till en styrenhet men då släckning endast kan ske genom att bryta matningsspänningen så kan det krävas ett flertal reläer för kraften. För reglering av armaturer med 1 – 10 V styrsignal används analoga styrenheter 1 – 10 V, (dessa ska inte förväxlas med analoga utgångar som är konstruerade för att generera en utgångsspänning.) Dessa styrenheter innehåller relä men om märkströmmen överskrids så krävs mellanrelä.
DSI (Digital Serial Interface)
DSI är en teknik som utvecklades på 90-talet av Tridonic och har fått en relativt stor utbredning trots att det endast funnits en leverantör. DSI är till vissa delar grunden i utvecklingen av DALI. I princip alla belysningsleverantörer stödjer denna teknik men man övergår mer åt att använda DALI istället. Till skillnad från 1 – 10 V reglering så är styrsignalen i denna teknik digital.
Tändning, släckning och ljusnivåer skickas som enkla digitala kommandon. Den främsta fördel som uppnås med detta är att släckning kan ske via styrledning, matningsspänningen behöver aldrig brytas. Till varje armatur krävs totalt 5 ledare. De 2 styrledningarna får dras i samma rör/kabel som kraftmatningen och är polaritetsoberoende. Upp till 50 don kan anslutas till en styrenhet och eftersom matningsspänningen kan vara konstant behövs det inte några ytterligare relän för kraften. För reglering av armaturer med DSI-styrsignal används KNX/DSI styrenhet.
DMX
DMX är ett snabbt och enkelt bussprotokoll som används för styrning av belysning, strålkastare, rökmaskiner och övriga effekter i teater- och showsammanhang. Sammankopplingen löser man med hjälp av en KNX/DMX-gateway.
Källa: KNX Konsulthandboken, skaffa hela på www.knxsweden.se
